Analisis Komprehensif Teknologi Ireng LCD (Bagian 1): Struktur lan Sambungan, Mbukak Kunci Kode Inti Tampilan

Ing jagad saiki, piranti elektronik ana ing endi wae, tampilan kristal cair (LCD) dadi antarmuka inti kanggo interaksi manungsa-mesin, lan kemampuan teknise langsung nemtokake pengalaman pangguna piranti kasebut. Saka piranti sing bisa dipakai cerdas nganti sistem kontrol industri, saka tampilan otomotif nganti elektronik konsumen, ing mburi produk LCD ing macem-macem skenario ana skema struktur lan teknologi sambungan sing dirancang kanthi tliti. Minangka produsen tampilan LCD khusus profesional lan pabrik tampilan LCD sing kuat, CNK minangka perusahaan teknologi tinggi khusus lan canggih sing darmabakti kanggo R&D, produksi, lan dodolan piranti tampilan lan produk HMI (Manusia-Mesin Antarmuka).

Dina iki, kita bakal nganakake analisis jero babagan dhasar dhasar LCD, mbantu sampeyan ngerti logika dhasar teknologi tampilan.

I. Struktur Produk: Solusi Tampilan Ngatur

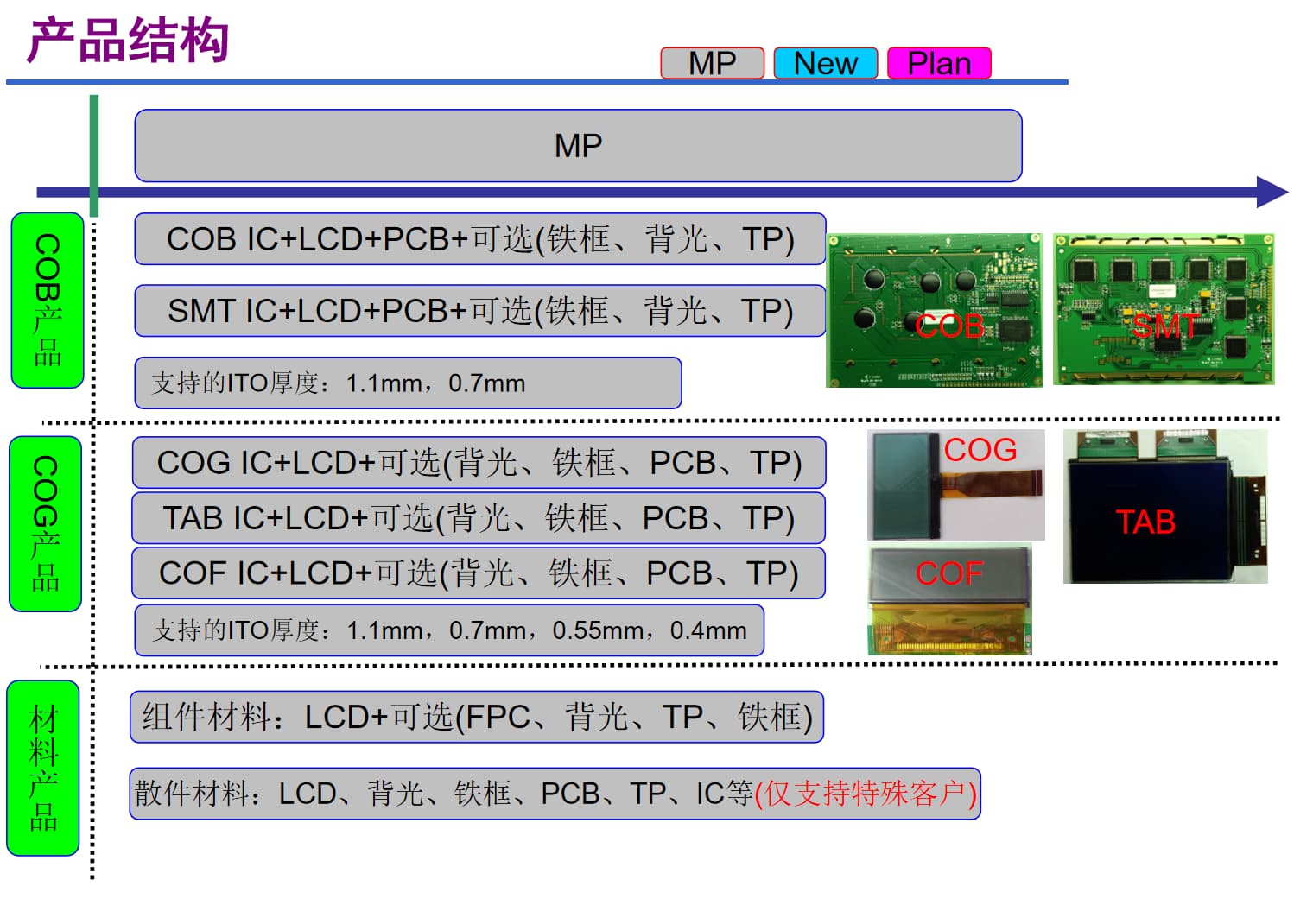

Struktur produk LCD ora mung siji-ukuran-cocok-kabeh nanging disesuaikan miturut skenario aplikasi lan syarat kinerja. Minangka perusahaan manufaktur tampilan sing berpengalaman, produk inti CNK kalebu LCD monokrom lan modul monokrom, modul tampilan TFT 0,96-15,6 inci, modul OLED, lan modul interaksi manungsa-mesin HMI. Struktur produk utamane kasusun saka telung kategori produk inti lan macem-macem skema turunan:

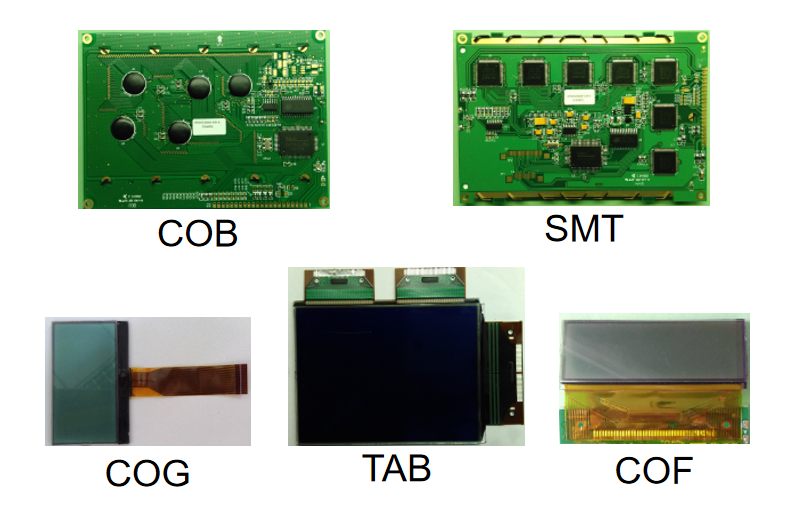

1. Produk Integrasi: Pilihan Mainstream Efisien lan Stabil

•  Produk COB: Ngadopsi arsitektur inti "IC + LCD + PCB" lan bisa dilengkapi komponen opsional kayata pigura wesi, lampu latar, lan TP (Panel Tutul). Kanthi integrasi sing dhuwur lan stabilitas sing kuat, digunakake kanthi akeh ing skenario kanthi syarat linuwih sing ketat kayata kontrol industri lan peralatan otomotif.
•  Produk COG:Adhedhasar "IC + LCD", padha ndhukung pilihan fleksibel aksesoris kayata lampu latar, pigura wesi, PCBs, lan TPs. Nalika mesthekake kinerja, padha nyederhanakake desain struktural, nggawe cocok kanggo wearables pinter, piranti portabel cilik, lan produk liyane karo watesan ukuran ketat.
•  Produk SMT/COF/TAB:Gabungke SMT IC, COF IC, lan TAB IC mungguh karo LCD, bebarengan karo aksesoris opsional, nutupi kabutuhan tampilan mid-to-high-end. Ing antarane, skema COF lan TAB unggul ing produk bezel lan resolusi dhuwur

•  Bahan Komponen:Dipusatake ing LCD, bisa dipasangake karo komponen kayata FPC (Sirkuit Cetak Fleksibel), lampu latar, TP, lan pigura wesi, nyedhiyakake pelanggan solusi semi-integrasi sing ngimbangi keluwesan kustomisasi lan efisiensi perakitan.
• Bahan Spare Part:Nawakake set lengkap spare parts kalebu LCD, lampu latar, pigura wesi, PCBs, TPs, lan ICs, ndhukung mung kabutuhan pangaturan dhewe ing-ambane pelanggan khusus. Iki kanthi lengkap nduduhake kemampuan adaptasi fleksibel saka produsen tampilan LCD khusus lan cocok kanggo skenario tampilan khusus lan khusus.

Wigati dicathet menawa skema struktural sing beda saka CNK ndhukung ketebalan ITO sing beda: skema COB lan SMT ndhukung ketebalan 1.1mm lan 0.7mm; Skema COG, COF, lan TAB luwih dawa nganti 0.55mm lan 0.4mm. Ketebalan ITO sing luwih tipis mbisakake miniaturisasi lan piranti sing entheng, uga nggambarake kekuatan teknis sing apik banget saka pabrik tampilan LCD.

II. Cara Sambungan: Desain "Jembatan" Transmisi sing efisien

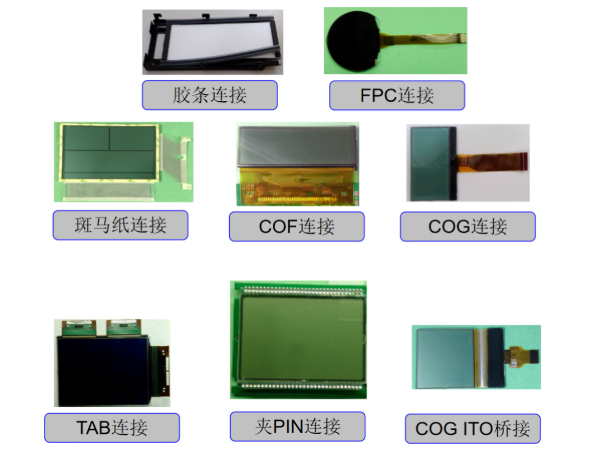

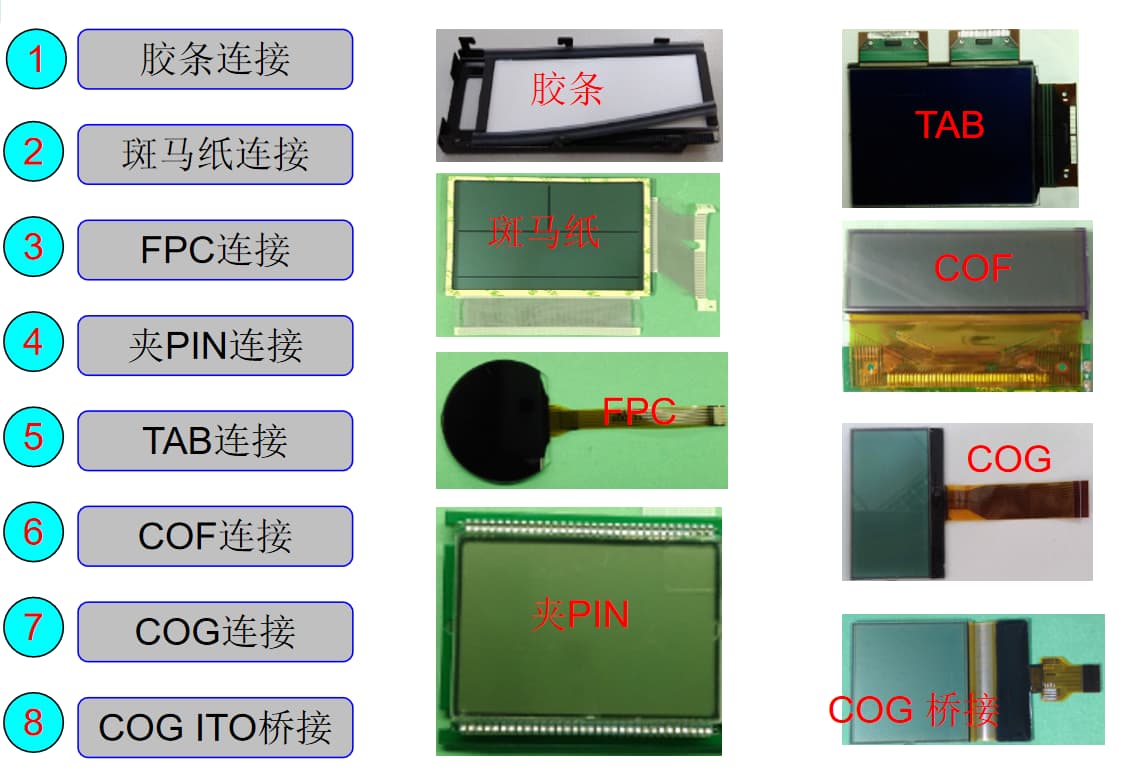

Yen struktur produk minangka "kerangka" saka LCD, mula cara sambungan kasebut yaiku "pembuluh getih" sing mlaku liwat, langsung mengaruhi stabilitas transmisi sinyal lan kenyamanan perakitan produk. Minangka perusahaan manufaktur tampilan profesional, CNK nguwasani 8 metode sambungan utama, kanthi lengkap kalebu skenario aplikasi sing beda-beda:

1. Skema Sambungan Dasar: Prasaja, Bisa Dipercaya, lan Bisa Dikontrol Biaya·

• Sambungan Strip Karet:Gampang kanggo operate lan murah ing biaya, cocok kanggo piranti elektronik biasa karo syarat kurang kanggo stabilitas sambungan.
• Koneksi Kertas Zebra:Kanthi konduktivitas lan keluwesan sing apik, adaptasi karo deformasi struktur sing sithik lan asring digunakake kanggo nyambungake LCD cilik lan PCB.
•  Sambungan Klip Pin:Gampang disassemble lan trep kanggo pangopènan mengko, digunakake digunakake ing peralatan sing mbutuhake debugging Kerep utawa panggantos komponen.

• Koneksi FPC:Digabungake karo sirkuit dicithak fleksibel, bisa entuk sambungan ing multi-sudut lan spasi sempit, nggawe rencana pilihan kanggo wearables pinter, piranti foldable, lan produk liyane.
• Koneksi TAB:Langsung ikatan IC driver menyang LCD liwat TAB (Anisotropic Conductive Film), nyuda simpul sambungan lan ningkatake efisiensi lan stabilitas transmisi.
• Koneksi COG:Langsung ikatan IC menyang substrat kaca LCD, nyuda ukuran produk lan nambah integrasi, yaiku cara sambungan inti kanggo piranti portebel dhuwur.
• Koneksi COF:IC dikemas ing film sing fleksibel banjur disambungake menyang LCD, nampilake keluwesan lan integrasi dhuwur, adaptasi karo kabutuhan tampilan bezel sing sempit lan resolusi dhuwur.
• COG ITO Bridging:Desain bridging khusus luwih ngoptimalake jalur transmisi sinyal, performa apik ing LCD ukuran gedhe lan kualitas gambar dhuwur.

Ngandelake skema struktural sing sugih lan teknologi sambungan sing bisa dipercaya, CNK, minangka perusahaan sing berkualitas ing bidang layar TFT China, terus-terusan nyedhiyakake solusi tampilan sing berkualitas kanggo macem-macem industri. Ing artikel sabanjure, kita bakal terus njelajah klasifikasi jinis lan mode tampilan LCD, supaya tetep dirungokake!
