Film Optik ing Modul Lampu Latar: Teknologi Utama Sing Madhangi Saben Layar LCD

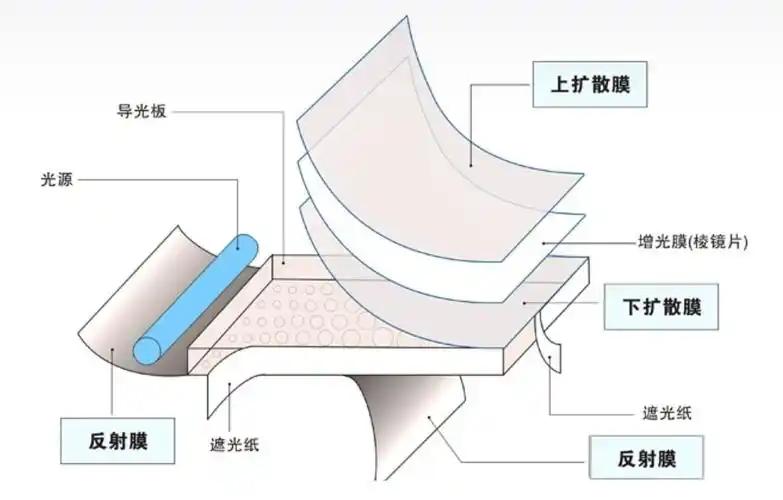

Ing donya Liquid Crystal Displays (LCD), modul lampu latar minangka salah sawijining komponen inti sing nemtokake kinerja tampilan. Minangka produsen tampilan LCD, CNK Electronics Co., Ltd. mangertos manawa lampu latar ora mung komponen sumber cahya. Iki minangka teknologi utama sing, liwat desain optik sing tepat, ngowahi sumber cahya titik dadi seragam, padhang dhuwur, katerangan permukaan kontras dhuwur, saéngga menehi layar LCD urip visual sing urip. Utamane saiki, kanthi nambah permintaan pasar kanggo LCD sing disesuaikan, kinerja optik modul lampu latar wis dadi faktor penting kanggo entuk efek tampilan sing beda. Kinerja iki gumantung utamane ing seri film optik sing dikoordinasi kanthi tepat ing jerone. Fungsine kaya "jaringan saraf" saka lampu latar, kanthi tliti ngontrol arah, efisiensi, lan keseragaman cahya.

Lembar Reflektor: Yayasan Efisiensi Cahya

Ing sisih ngisor modul lampu latar, lembaran reflektor minangka "pondasi efisiensi cahya," tanggung jawab kanggo ngarahake cahya sing nyimpang menyang piring pandhuan cahya kanggo nambah panggunaan. Gumantung saka syarat aplikasi, reflektor utamane dikategorikake kaya ing ngisor iki:

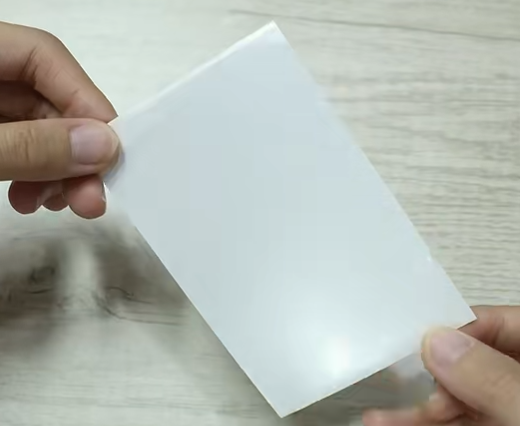

Reflektor Putih:Kayata seri E20, RW, kanthi kekandelan saka 0.05 ~ 0.2mm, reflektivitas watara 80% ~ 90%, lan nduweni transmisi cahya tartamtu. Cocog kanggo paling desain lampu latar standar.

Reflektor perak:Biasane putih ing sisih siji lan salaka ing sisih liyane, tipis banget (0.04 ~ 0.065mm), kanthi efisiensi refleksi sing dhuwur (90% ~ 98%) lan sifat pamblokiran cahya sing apik banget. Asring digunakake ing skenario sing mbutuhake padhange dhuwur.

Multilayer Film Reflector (ESR):Nggunakake teknologi film multilayer, nggabungake luwih saka sewu lapisan ing 65 mikron. Ora ana logam nanging nduweni tampilan metalik kaya pangilon. Minangka reflektor efisiensi dhuwur, ESR entuk pantulan luwih saka 98% ing kabeh spektrum cahya sing katon, saengga cocog kanggo sistem lampu latar kinerja dhuwur.

Nalika ngatur modul LCD, pilihan lembaran reflektor langsung nyebabake keseragaman lampu latar lan efisiensi energi, minangka langkah pertama ing desain optik.

Film Pamblokiran Cahya / Aluminium Foil (ALF): Ngontrol Watesan Cahya lan Gangguan

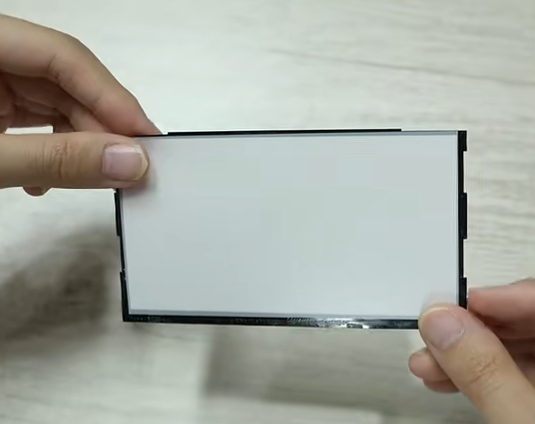

Film pamblokiran cahya utamané dipigunakaké kanggo nyegah bocor cahya saka pinggir lampu latar lan bisa nyedhiyani shielding elektromagnetik. Jinis umum kalebu:

Naga Perak padhang:Lumahing lustrous, kekandelan 0.05-0.1mm, sifat pamblokiran cahya sing apik lan konduktif. Cocog kanggo lingkungan industri sing mbutuhake shielding gangguan.

Naga Perak Matte:Rampung sing rada kusam, tipis (biasane 0.05mm kanggo lapisan siji), nduweni transmisi cahya lan konduktif.

Strip pinggir putih:Nduwe transmisi cahya tartamtu, ketebalan 0.05-0.08mm, non-konduktif. Umume digunakake ing elektronik konsumen umum.

Pita Perekat Sisi Hitam Putih:Bisa ditrapake ing sisih pinggir lampu latar nalika ana syarat sing ketat kanggo non-konduktivitas lan ora ana bocor lampu sisih.

Bahan kasebut minangka "wali optik" ing desain bezel layar LCD, supaya ora ana gangguan cahya sing nyimpang ing njaba area tampilan.

Lembar diffuser: Nggawe Kanvas Cahya Seragam

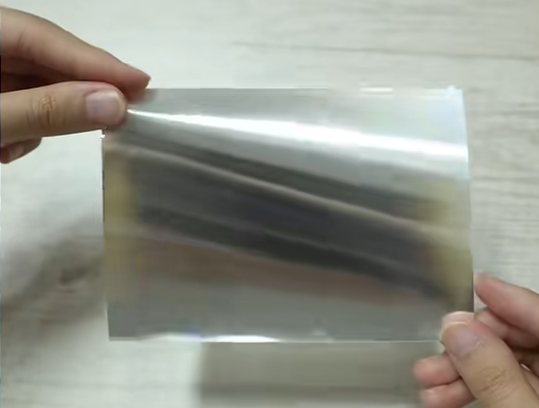

Minangka "master homogenisasi" ing antarane film optik, lembaran diffuser nyebarake cahya liwat kabut, mbusak jejak sumber cahya titik kanggo nggawe output lampu latar sing alus lan seragam. Gumantung saka jinis lampu latar lan aplikasi, diffuser dipérang dadi:

Diffuser Lampu Latar ngisor:Biasane duwe adesif ing sisih siji, kabut dhuwur (~ 90%), transmitansi mung 40%; kekandelan biasane antarane 0.18 ~ 0.3mm kanggo backlights ngisor. Model umum: MB433P, MB533.

Diffuser Lampu Latar sisih:Ketebalan sing umum digunakake yaiku 0,09 mm. Model umum: TPRA90 (0.09mm), AJ-75 (0.075mm). Transmisi 65%-80%, kabut 75%-90%.

Diffusers Lampu Latar Layar Warna: Biasane nggunakake desain rong lembar:

Diffuser ngisor:Diselehake ing antarane piring pandhuan cahya lan film paningkatan padhang (BEF), homogenizes cahya sing dipancarake saka piring pandhuan cahya. Bahan sing umum digunakake: t = 0.065mm, kabut sing relatif dhuwur (~ 84%), transmisi dhuwur (~ 98%).

Diffuser ndhuwur:Diselehake ing ndhuwur BEF, dadi peran protèktif lan mbantu nyegah pola moiré. Materi sing umum digunakake: t = 0.05mm, kabut sing rada sithik (~29%), transmisi 90%.

Pilihan sing tepat lan kombinasi lembaran diffuser minangka kunci kanggo njamin tampilan sing seragam, tanpa titik ing modul LCD.

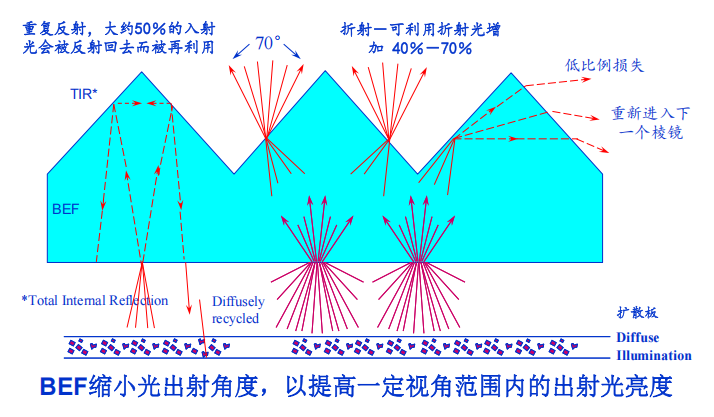

Padhang Enhancement Film (BEF): Engine Optical kanggo ngedongkrak Padhang

Kanggo warna TFT lan layar LCD liyane, padhange minangka spesifikasi kritis. Tumindak minangka "amplifier padhang" ing antarane film optik, BEF konsentrasi cahya sing kasebar liwat struktur prisma khusus, kanthi saben film nyedhiyakake gain padhang kira-kira 40% -50%. Nggunakake rong film ing kombinasi bisa nambah padhange. Prinsip kasebut kalebu nggunakake susunan mikro-prisma kanggo ngontrol dalan cahya, nyebabake akeh cahya metu jejeg layar, saengga bisa nambah padhang ngarep tanpa ngganti konsumsi energi. BEF wis dadi komponèn indispensable ing mid-to-high-end layar werna backlights, utamané digunakake digunakake ing dhuwur-kinerja selaras LCDs kanggo kontrol industri, medical, otomotif, lan aplikasi liyane.
