LCM: mesin tampilan piranti cerdas - analisis in-ambane inti inti modul LCD

Ing piranti elektronik modern, layar LCD dadi medium kanggo presentasi informasi, lan kinerja langsung mengaruhi pengalaman pangguna. Nanging, teknologi inti sing bener-bener nemtokake kualitas tampilan lan linuwih yaiku LCM (modul LCD). Artikel iki nyedhiyakake eksplorasi jero arsitektur teknis LCM lan peran penting ing kolom tampilan.

Definisi teknis lan komposisi lcm

Modul LCM (LCD Modul) minangka solusi tampilan sing terintegrasi kanthi organik gabungan kanthi organik, sirkuit drive, Kripik Kontrol, sistem latar, lan komponen struktural. Desain terintegrasi iki ora mung nggawe proses Majelis kanggo OEM nanging luwih penting, njamin cocog kinerja sing cocog kanggo sistem tampilan.

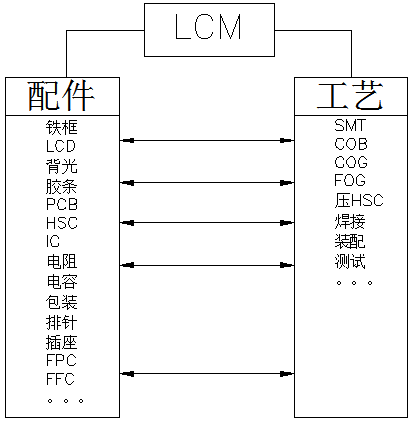

Saka perspektif teknis, standar LCM standar kalebu komponen inti ing ngisor iki:

Tampilan inti: layar lcd lan chip drive

Sistem sirkuit: Papan PCB, Resistor, Kapasitor, lan komponen pasif liyane

Sistem sambungan: sirkuit fleksibel FPC / FFC, header pin, lan soket

Sistem struktural: pigura logam, gasket, lampu latar

Analisa proses manufaktur inti

Ing proses lcm manufaktur, kombinasi macem-macem teknik khusus njamin produksi stabil:

Proses SMT

Ngaktifake komposèn komponen kapadhetan, njamin presisi lan konsistensi ing sambungan sirkuit. Iki minangka proses dhasar ing pabrik elektronik modern, nyedhiyakake dhasar sirkuit stabil kanggo nyopir tampilan.

Proses cog

Langsung obligasi drive drive menyang landasan gelas. Proses iki nyuda ukuran modul lan ningkatake linuwih sambungan, kanthi cocog kanggo aplikasi kanthi syarat papan sing ketat.

Proses kabut

Entuk sambungan sing tepat antara sirkuit fleksibel lan landasan kaca. Teknologi iki mbutuhake akurasi alignment sing dhuwur banget kanggo njamin transmisi sinyal sing stabil.

Proses cob

Ikatan ICS langsung menyang PCB lan nglindhungi karo panyengarakan resin. Proses iki nambah kekuwatan mekanik lan kemampuan anti-gangguan.

Analisis teknis solusi struktural macem-macem

Minangka inti sistem tampilan, solusi struktural LCC langsung nemtokake kolom aplikasi lan kinerja:

Solusi Cog dhasar

Lcd + cogic: desain struktural sing paling kompak

LCD + COGIC + PIN: Nyedhiyakake Sambungan PIN sing bisa dipercaya

LCD + COGIC + FPC: Ngaktifake tata letak sirkuit fleksibel

LCD + COGIC + HSC: Ningkatake linuwih konektor

Solusi tandha tab

Nggunakake film konakoni anisotropik kanggo entuk sambungan antarane TCP lan kaca, nyedhiyakake kinerja sing apik ing aplikasi tartamtu.

Solusi Integrasi COB

Bonds Drive ICS langsung menyang PCB, nawakake adaptasi lingkungan sing kuwat lan stabilitas mekanik kanggo modul. Gabung karo fungsional sentuhan (LCD + Cobic + TK), bisa nyukupi syarat sing kompleks aplikasi interaksi mesin-mesin.

Pertimbangan Teknik kanggo Pembangunan khusus

Ing pangembangan layar LCD khusus, pirang-pirang dimensi teknis butuh pertimbangan lengkap:

Tampilake paramèter kinerja: Resolusi, ambane warna, wektu nanggepi

Adaptasi Lingkungan: Rapat suhu operasi, resistensi getaran

Kompatibilitas antarmuka: cocog karo syarat sinyal platform kontrol utama

Indikasi Efisiensi energi: Rapat Usaha Bengkel Produk Akhir

Liwat desain tingkat sistem ilmiah, layar LCD khusus bisa cocog karo syarat teknis skenario aplikasi spesifik, nyedhiyakake pengalaman tampilan sing beda kanggo produk pungkasan.

Tren Pengembangan Teknologi

Kanthi kemajuan teknologi tampilan sing terus-terusan, LCMs berkembang dadi integrasi sing luwih dhuwur, konsumsi daya sing luwih murah, lan fungsionalitas sing luwih kuat. Modul interaksi mesin sing berkembang kanthi otomatis ing sentuhan, tampilan, lan komputasi fungsi, nggawa pengalaman interaktif sing luwih intuisi kanggo piranti cerdas.
