Patterning Ito: Dhasar Manufaktur LCD Precision

  Ing mburi saben layar lcd sing cetha lan cerah yaiku proses proses presisi sing penting-ito patternen. Minangka tahapan wiwitan ing luwih saka 40 langkah saka manufaktur lcd, ora seneng "etching negatif" saka jagad tampilan. Akurasi langsung nemtokake kualitas tampilan lan linuwih modul LCD. Apa kanggo produk standar utawa layar LCD khusus, pola tampilan sing unik asale saka proses iki. Iki transformasi desain Realy dadi kasunyatan mikroskopis yaiku Prajanjian kanggo Ketriksaan Teknis LCD Produsen Tampilan LCD.

  Iku patternang ganti gelas ing kaca kasebut menyang pola elektroda sing dikarepake liwat pitung langkah sing tepat. Iki ora mung produksi nanging seni "mikro-ukiran" ing level Micron.

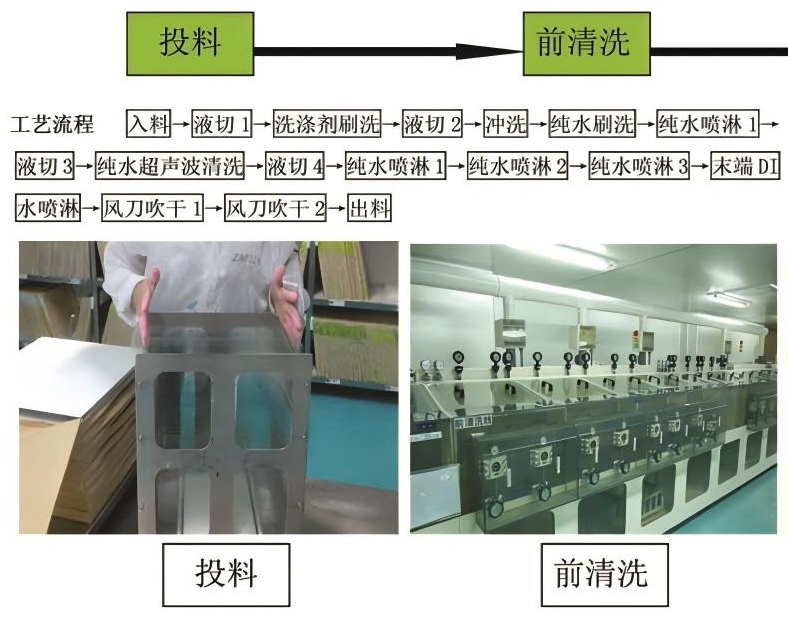

Langkah 1: Pembersihan - wiwitan murni

Gelas ito ngalami reresik kanthi reresik karo agen reresik lan banyu deionized kanggo mbusak impurities permukaan. Langkah sing katon iki minangka dhasar kanggo mesthekake kualitas proses sakteruse. Sembarang cacat cilik bisa mengaruhi kinerja tampilan akhir layar LCD.

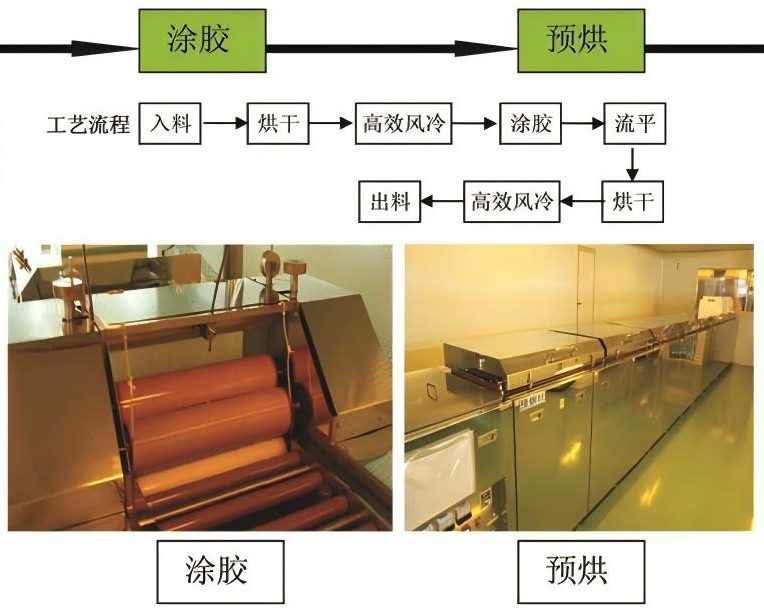

Langkah 2: Liputan Plancongan Fotografi-Seragam

Photoesist kanthi merata ditrapake ing lapisan konduktif ITO sing resik. Lapisan foto terkem sing tipis iki minangka operator podo kanggo transfer pola, lan keseragaman kasebut langsung mengaruhi pola sakteruse.

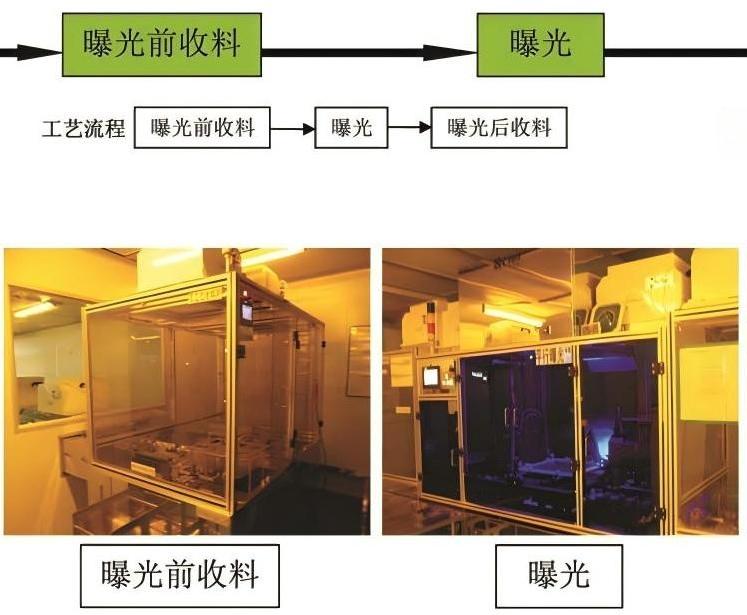

Langkah 3: Nemtokake eksposur kanthi cahya

Lapisan fotesis kapapar lampu ultraviolet liwat pola elektrode sing wis digawe (fotokask), nyebabake reaksi kimia ing wilayah sing kapapar. Proses iki, meh ngembangake negatif fotografik, sabenere nemtokake saben piksel ing layar LCD ing mangsa ngarep.

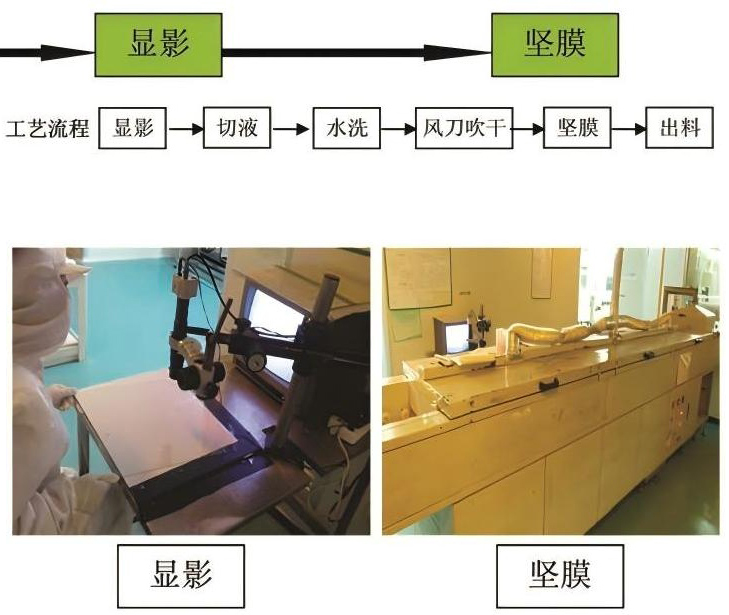

Langkah 4: Munculake Pembangunan Pembangunan

Lumahing kaca diobati kanthi pangembang kanggo mbusak photoresist sing kapapar lan bosok. Ing tahap iki, pola elektroda sing dirancang dadi pisanan ing fotoresist sing isih ana, mbukak garis-garis garis pola kasebut.

Langkah 5: Baking-sregep-reinforcement

Gelas kasebut ngalami perawatan suhu dhuwur kanggo ngiyatake lapisan photoresist sing isih ana. Langkah iki njamin stabilitas pola pola sajrone proses etching sakteruse lan kritis kanggo njaga sudhut pola sing cetha.

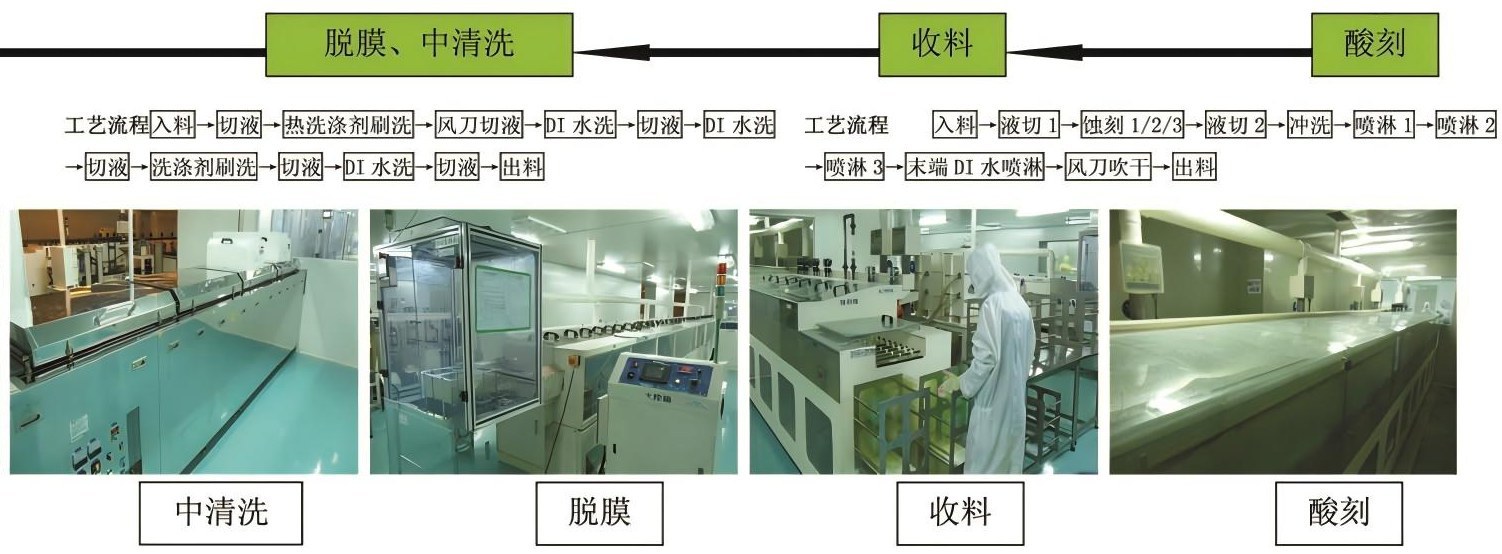

Langkah 6: Ukiran Etching-Precision

Solusi etching asam etching sing cocog digunakake kanggo nyingkirake film ITO sing ora dijamin dening fotoresist. Wilayah sing dilindhungi tetep utuh, dene wilayah sing kapapar dilebokake, nyebabake pola elektroda ito.

Langkah 7: Tutul Stripping-Akhir

Solusi alkalian konsentrasi sing dhuwur digunakake kanggo mbusak fotoresist sing isih ana, ninggalake pola ITO kanthi permanen ing landasan kaca, persis cocog karo Blueprint desain.

  Minangka produsen tampilan LCD profesional, kita ngerti manawa saben aspek kontrol presisi, saka pola IT UTU kanggo modul LCD pungkasan, mengaruhi kualitas tampilan produk pelanggan. Ing proyek layar LCD khusus, kita nyetel macem-macem parameter desain pola miturut syarat pelanggan tartamtu, mesthekake yen saben layar LCD kanthi cocog karo kabutuhan produk pungkasan. Milih kolaborasi karo CNK tegese solusi tampilan sampeyan dijamin profesional saka tahap pola sing paling dhasar. Ayo kita kerja sama kanggo nggawe pengalaman visual unggul.
