Konektor Elontomer LCM LCM: The "Fleksibel Bridge" kanggo Sambungan Elektronik Precision

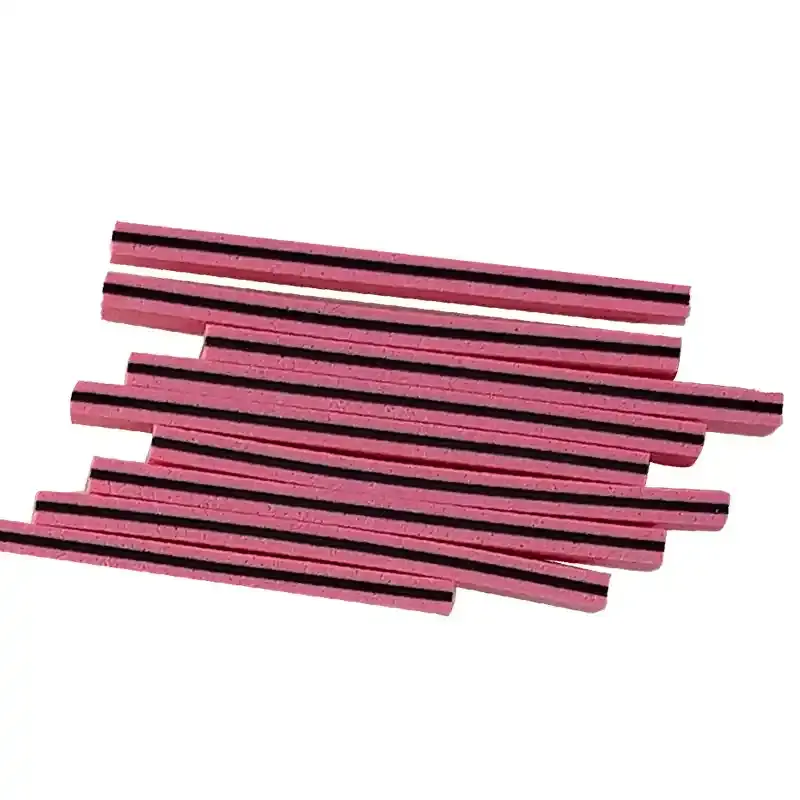

Antarane modul Crystal Cairan (LCM) lan papan sirkuit dicithak (PCB) ana ing "Informasi Informasi sing ora katon" - konektor elastomer LCM, umume dikenal minangka "Strip Zebra". Kanthi struktur sing unik lan kinerja sing luar biasa, dadi tanduk ing sambungan stabil lan efisien ing piranti elektronik modern.

Struktur Intricate, transmisi stabil

Iki ora ana jalur biasa. Iki nampilake struktur pelayanan silikon, alternatif karet silikon konduksi, nandur karet. Iki nggawe ora ana sing ora duwe kaetung, saluran konvisiasi jarak jarak sing tepat (meh padha karo zebra. Rancang iki ngidini kanthi nangani transmisi saiki lan sinyal ing antarane LCD lan PCB, nalika nawakake sambungan bahan karet lan deformasi, stabil, stabil.

Majelis efisien, optimisasi biaya

Dibandhingake karo konektor soldering utawa pin, ngumpul nganggo konektor elastomer sing apik kanggo "sambungan siji-klik" - mbutuhake mung tekanan sing cocog. Proses produksi sing paling gedhe iki, nambah eutomation lan efisiensi produksi, lan signifikan nyuda biaya patemon, dadi pilihan sing cocog kanggo manufaktur massa.

Kritéria pilihan utama: Paramèter ndhikte sukses

Kanggo nggunakake kinerja, pilihan tepat nyata:

Juara Loro Loro:

Silicone sing padhet: pilihan ekonomi. Kelenturan Moderat (Hardness 35 ° ~ 45 °). Perlu waé perhatian kanggo langkah anti statis lan pencegahan deformasi nalika dikirim.

Silicone foamed (karet busa): alus lan kontaminasi tahan (Hardness 20 ° ~ 30 °). Resistensi deformasi sing apik banget. Mbutuhake penekanan perlindungan kelembapan. (Kekerasan karbon karbon saluran inti kanggo loro yaiku 65 ° ° 75 °).

Aplikasi sudhut, palamah mlarat

Pitch (0,05 / 0.1 / 0.18mm): Aturan Emas! Priksa saben pad PCB ditutupi paling ora 3 lapisan konduktivitas (4-5 lapisan sing disaranake kanggo wadhah 0,05mm). Iki minangka dhasar kanggo integritas sinyal.

Lebar lapisan konduktivitas (0.4 ~ 1.0mm): mengaruhi kekerasan konektor lan desain konektor kabeh. Aturan umum: Konektor Lebar ≤2.0ms pasangan kanthi lapisan konduktivitas 0,6mm; Pasangan ≥2.0mm kanthi 0,8mm.

Angle miring (inclination lapisan konduktivitas): biasane dikontrol menyang ≤2 °.

Dhuwur (kritis!): Formula pitungan: Dhuwur konektor = rasio H × (1 + komprèsi). H minangka celah teoritis ing antarane garis ngisor LCD lan permukaan ndhuwur PCB sawise patemon (H = Perfandel Halaman PCB - ketebalan pigura logam - dhuwur tebal - lcd ito ketebalan).

Rasio komprèsi (Lifeline!): CATETAN njaga 10% ~ 15%! Ngisor 10% risiko kontak sing ora apik lan impedansi sing ora stabil; Ndhuwur 15% bisa ngremehake konektor utawa nggedhekake PCB, nyebabake gagal patemon utawa karusakan.

Kinerja listrik: Kawicaksanan lapisan kontrak kudu sithik (e.g., durung ngetik · · cm), lan kontrol layer dhuwur banget, njamin kekarepan sing efisien lan pamisahan sing efisien.

Aplikasi sudhut, palamah mlarat

Saka kalkulator kanthong, Meter Smart, lan layar monitor medis, lan piranti komunikasi sing dhuwur, lan Gampang Pahlawan "Lampu" Cahayaan LCP, dadi level pahlawan "sing gampang dilengkapi, dadi level pahlawan"

Kesimpulan

Zebra jalur cilik nggawa sambungan signifikan. Ngerti sifat materi lan luwih cepet kanggo aturan jangkoan pitch, komprèter radio range, lan pitungan rasio, lan pangétungan dhuwur) dadi pusat kanggo njamin kinerja tampilan sing stabil lan operasi jangka panjang piranti elektronik. Pilih solusi konektor konektor sing profesional lan dipercaya kanggo ngganggu stabilitas kanggo tliti elektronik!
