Desain antarmuka RGB: Gateway kanggo tampilan efisiensi dhuwur ing layar LCD khusus

  Ing teknologi tampilan modern, antarmuka RGB minangka solusi ide kanggo nyetir layar LCD - utamane tampilan kinerja kaya TFT-Werna kanggo ngirim data gambar lengkap kanthi kecepatan sing dhuwur. Minangka produsen tampilan LCD khusus, Elektronik CNK (CNK) mangertos kepiye desain antarmuka RGB kanthi kritis. Intine dumunung ing pertandhingan sinkronisasi polarisasi sinkronisasi lan konfigurasi parameter, sing mbentuk kebonkun teknis kanggo visual sing stabil, lancar lan sugih, asli.

Operasi mode Dual, Kompatibilitas fleksibilitas kanthi fleksibel utamane nawakake rong mode kerja sing efisien:

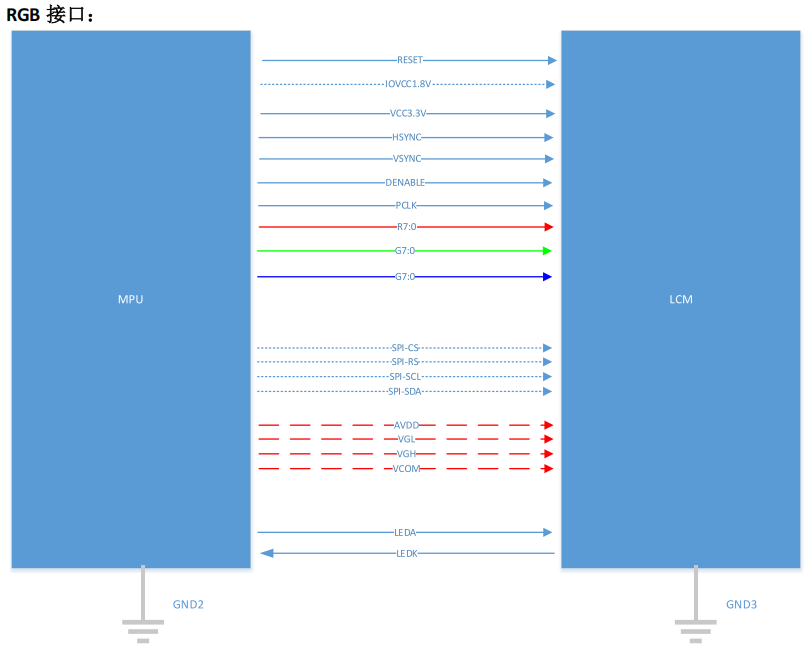

Mode Mode (data Ngaktifake prioritas): Ing kene, sinyal Aktifake minangka kunci kanggo ngontrol data jendhela sing bener. Fase sinyal Jam PCLk (Transmisi Transmis / Mudhun Endhog) kudu nyinkronake kanthi modul LCD; Yen ora, korupsi layar bisa kedadeyan. Transmisi data paralel liwat abang (R7 ~ R0), ijo (G7 ~ G0), lan Biru (B7 ~ B0) kanthi kolaborasi 16,77 yuta warna. HSync lan Vsync bisa disederhanakake ing mode iki.

Mode Sync (prioritas sinchronisasi): Mode iki gumantung karo HSync (Horisontal Sync) lan vsync (vertikal sync) kanggo nemtokake area tampilan sing aktif. Negara sing aktif (biasane efektif dhuwur) kudu nyelarasake karo platform nyopir; Yen ora, misalignment utawa malah layar sing bisa nyebabake. Synchrasization PCLk Phase tetep kritis, kanthi transmisi data R / G / B kanggo mode Den.

Desain Penting: Sukses ana ing poin kritis detailwwo ing Desain antarmuka RGB:

Konfirmasi Urutan Line 1.data: Nalika antarmuka layar nggunakake label umum kaya DB0-DB24, penting kanggo konfirmasi susunan Signal RGB sing tepat ing bus kanthi supulul modul LCD. Pesenan sing salah nyebabake distorsi warna sing abot.

Watesan fungsional 2.Cb: Antarmuka RGB murni minangka "saluran data tampilan kanthi cepet" ora bisa ngirim printah wiwitan utawa status maca. Mangkono, ing proyek LCD khusus, asring kolaborasi karo pangerten sing dikontrol kaya Spi, sing dadi inisialisasi layar lan manajemen.

  Minangka produsen tampilan LCD profesional, kita ngerti kepiye variasi wektu sing cocog lan polaritas sinyal sing tepat nemtokake stabilitas layar LCD. Mitra karo CNK kanggo dhukungan teknis sing pungkasan-kanggo-saka antarmuka lan tuntunan desain kanggo pangembangan LCD khusus kanggo njamin solusi tampilan kanthi tliti, visual warna sing dhuwur, warna.
