Desain Pandu Latar: Rincian Kritis kanggo Melu Profesional layar

Ing jagad layar LCD, apa layar monochrome sing jelas, utawa layar warna sing santai, latar minangka jiwa sing ana ing presentasi visual. Nanging, nyopir latar mburi luwih kompleks tinimbang "kekuwatan kanggo cahya." Rincian desain sing ora nglirwakake bisa nyebabake pengalaman pangguna padhange lan padhang sing paling ora rata, utawa disingkat lifespan layar paling apik. Artikel iki nggambarake prinsip inti kanggo desain latar mburi, nguatake insinyur kanggo nggawe solusi tampilan sing stabil lan dipercaya.

1. Pandu saiki tetep: dhasar keseragaman padhang

LED Lampu mburi kudu didorong kanthi sumber saiki! Iki minangka paramat kanggo ngrampungake masalah "padhang sing ora konsisten ing macem-macem modul sing beda ing voltase sing padha." LED kanthi mupangatake variasi ing voltase maju (VF) (nilai LED sing siji: 2.7-3.2v). Ing ngisor drive voltase sing terus-terusan, LED kanthi VF sing rada murah bakal narik luwih saiki, ngasilake padhang sing luwih dhuwur, dene sing luwih dhuwur bakal ora dimmer. Nyopir saiki terus-terusan ngontrol saiki liwat saben LED (biasane 15-20MA), mesthekake keseragaman ing layar monochrome lan reproduksi warna akurat ing layar warna.

2 .. Ngontrol Wektu: Nyegah "Ghosting" lan "Flickering"

Nalika kekuwatan layar LCD ing utawa tangi saka turu, kristal cairan internal mbutuhake wektu tanggepan lan ora langsung tekan negara tampilan sing stabil. Ngaktifake lampu latar ing syarat-syarat kasebut nyebabake pangguna ndeleng huru "memedi" utawa flickerering sing ora stabil. Aturan desain utama yaiku:

Power-on / Wake-up: Lampu latar kudu diaktifake mung sawise tampilan kasebut nyegerake paling ora 30 pigura lan stabil. Iki njamin pangguna ndeleng gambar dhisikan sing stabil.

Power-Off / Turu: Tetep karo urutan ing urutan: Pisanan mateni lampu latar, banjur mateni sinyal tampilan lan mateni daya tampilan lan ngethok daya menyang layar tampilan. Mbalikake urutan iki bisa nyebabake patchen cerah sing ora normal utawa "ghosting" artefak nalika mati.

3 .. Kalkasan sirkuit & Kalkatan Parameter: Keamanan lan efisiensi

Topologi sirkuit drive umum kalebu:

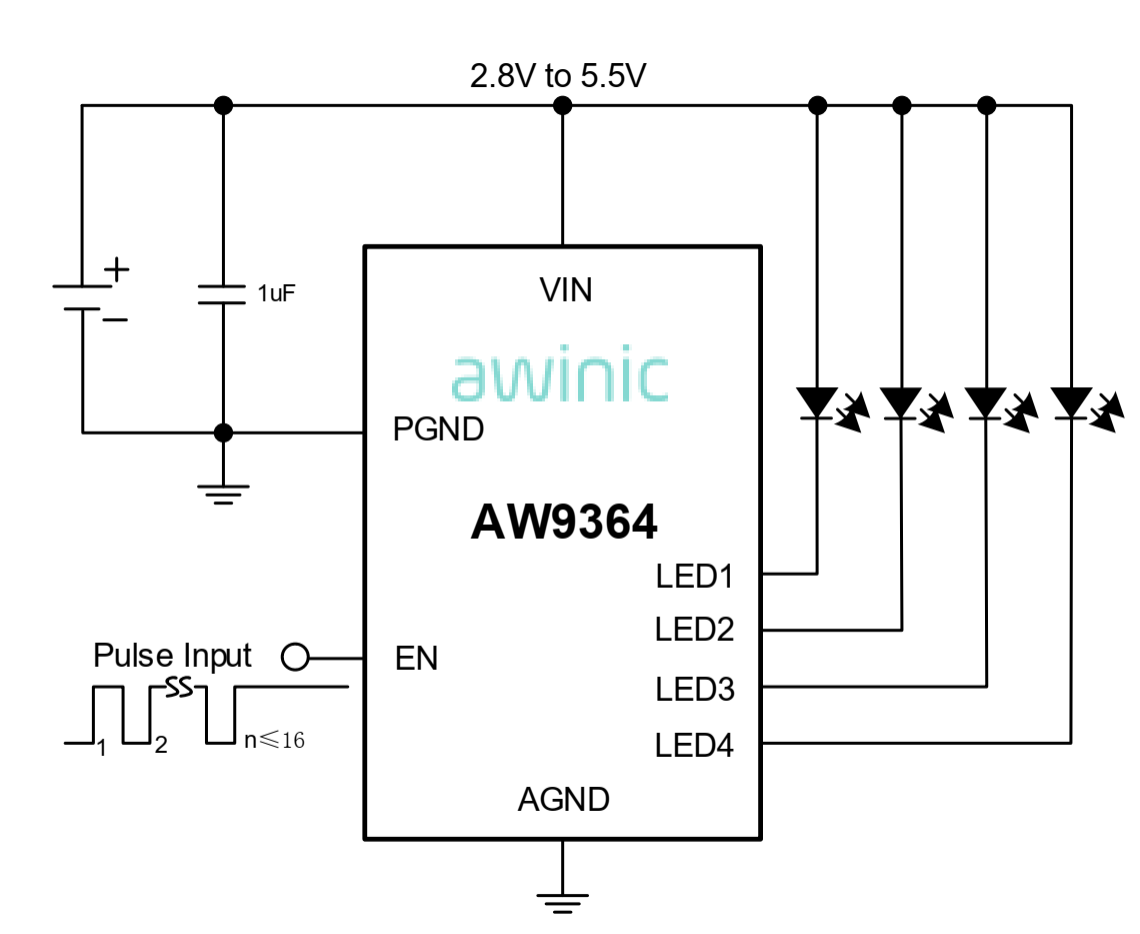

Pandu podallel single-led: Desain sing gampang diisi kanthi redundansi sing apik (gagal siji LED ora mengaruhi sakabehing). Nanging, total drive permintaan saiki (E.G., 8 LED ing podo karo 120-160ma @ 20MA / LED).

Seri Siri-Tring-Paralel: Luwih efisien, cocog kanggo layar LCD gedhe. Pertimbangan Desain:

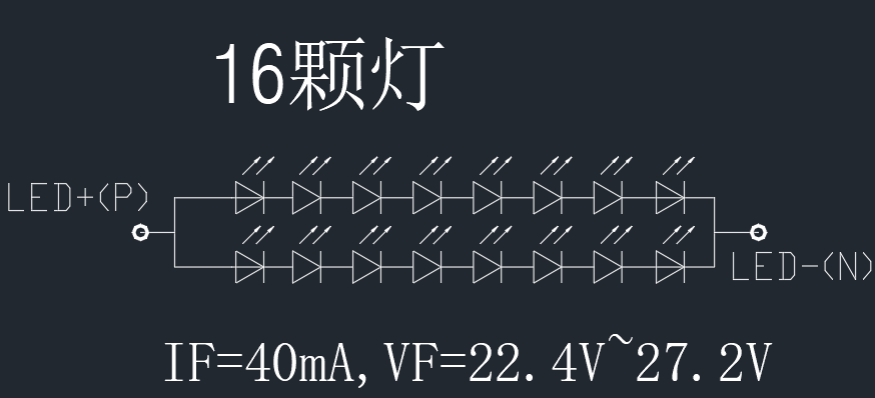

Seri Voltase: Total Voltase saben LED senar = nomer LED VF * ing seri. Tuladha: 8 LED ing seri mbutuhake voltase drive ≥ 3.2V * 8 = 25.6V (nimbang wates).

Paralel Saiki: Jumlah drive saiki = saiki saben senar * nomer tali paralel. Tuladha: 2 strings ing podo, 20MA saben senar, total saiki = 20MA * 2 = 40ma.

Margin safety: Rancang voltase output ora ngluwihi 36v (voltase sing umum-sithik - watesan - watesan). Total drive sing ora bisa ngluwihi 300MA (efisiensi wawas lan pilihan komponen).

Kesimpulan

Pengalaman layar tampilan sing luar biasa diwiwiti karo desain nyopir mburi sing tepat. Apa kanggo layar monochrome sing sensitif utawa layar warna sing nuntut visual, kanthi jero ngerti lan nglamar prinsip nyopir tetep, ngitung paramèter kekuwatan sing kudu dikendhaleni, lan netepi paralel keamanan sing cocog kanggo nggawe produk tampilan sing berkualitas tinggi. Iki minangka "rincian" sing ketoke "iki minangka faktor kritis sing nemtokake kualitas utama layar layar lan kepuasan pangguna.
