FPC Kabel Tata letak Desain FPC: Nyegah breakage, kontak intermiten, lan njamin transmisi tampilan HD stabil

Ing jaman piranti cerdas ngupayakake pengalaman visual pokok, kualitas tampilan definisi dhuwur kritis. Nanging, data nuduhake manawa bagean sing signifikan saka gagal sing asale saka masalah transmisi sinyal. Minangka data "lifeline," desain rasional kabel kabel FPC nemtokake linuwih produk lan pengalaman pangguna. Kanggo ngindhari cuci umum, netepi spesifikasi desain desain ing ngisor iki lan pertimbangan kritis:

Spesifikasi Desain inti: Prinsip utama kanggo linuwih kabel sing ditingkatake

Precision Lingging kanggo nyegah breakage kabel:

Radius Bend minimal: kudu ≥5mm sajrone lengkah kabel. Cilik Radii Induce stres sing gedhe banget ing kondhisi internal, kanthi signifikan risiko pecah.

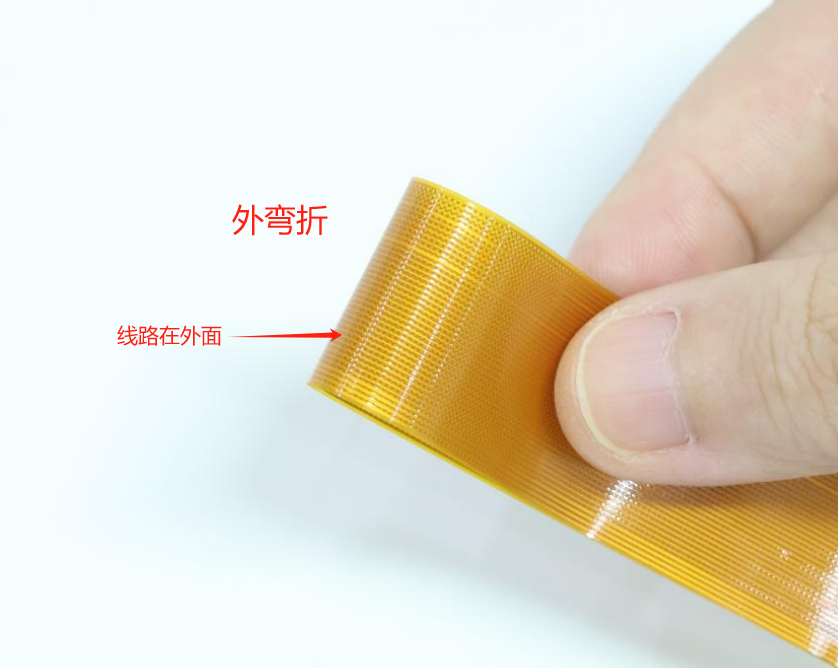

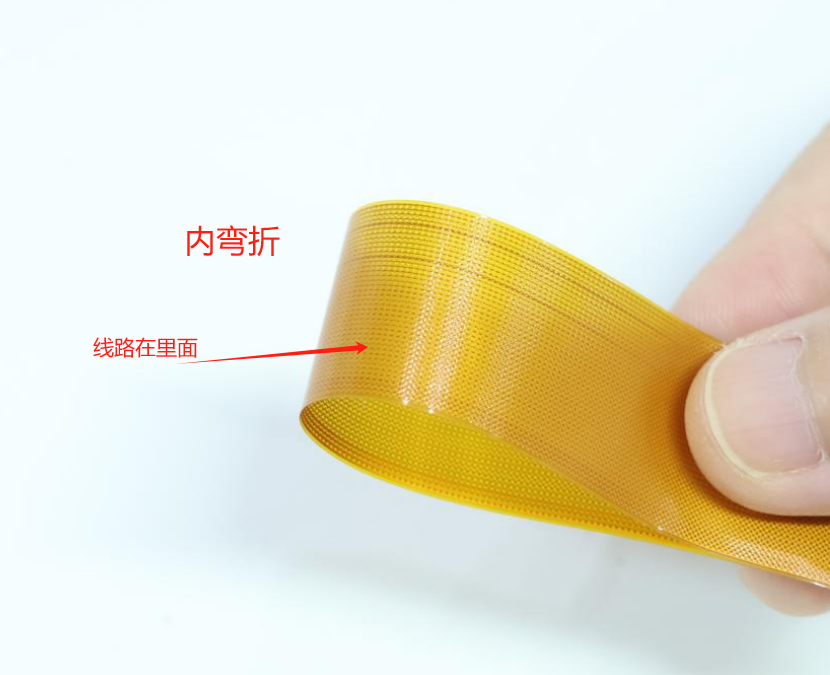

Tujuan bend: prioritasze bends mbengkongake. Outer mbengkongake kondhisi subyek kanggo pasukan tegar, nyuda lifespan kabel.

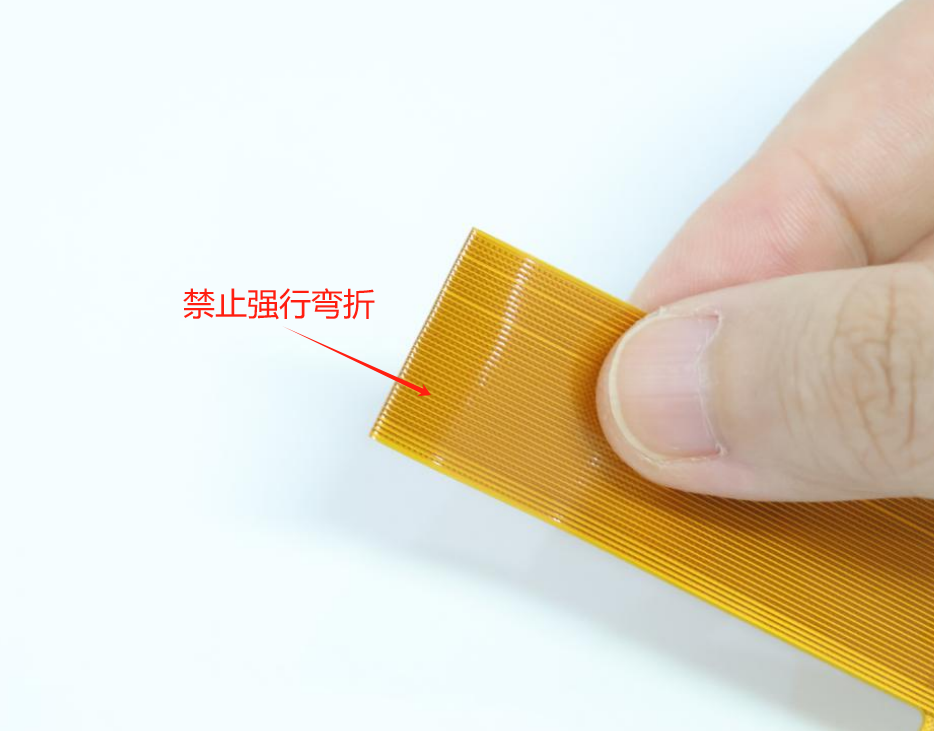

Aja nganti lentur bola-bali: kanthi ketat macem-macem ing lokasi sing padha. Tujuan kanggo Operasi Bandhing.

CATETAN CATETAN: Kerusakan bendik mikroskopik asring dadi panyebab kegagalan kumpulan.

Aman Ndandani Kanggo ngilangi Gangguan Gelar Kedalakan:

Getaran operasional minangka mungsuh utama kanggo linuwih kabel, sing nyebabake konektor intermittent kontak lan instabilitas sinyability.

Solusi sing efektif: Gunakake tape adesif tekanan sensitif tekanan tinggi kanthi kuwat ngamanake rute kabel kanthi pirang-pirang titik. Iki minangka langkah sing larang regane kanggo nyegah gagal sing gegandhengan karo getaran.

Dawane optimisasi kanggo integritas sinyal kanthi kacepetan dhuwur:

Kanthi proliferasi tampilan dhuwur resolusi 4K / 8K, volume Data Transmisi FPC, nggawe length dawane kabel kanggo kualitas sinyal.

Standard sing Disaranake: Tampilake kabel transmisi data kudu ≤10cm. Jarak cendhak njamin transmisi kanthi kecepatan, rugi.

Protokol dawa lengkap: yen stres strukture mbutuhake kabel 20-30cm, validasi batch sing penting kudu verifikasi integritas, stabilitas, lan pematuhan asil produksi.

Pertimbangan kritis:

 Ngindhari karusakan tampilan lan watesan fungsional

Aturan Perlindhungan layar TFT: Pancen stres mekanik bisa ditrapake ing Panel Tampilan! Kekuwatan eksternal utawa stres nyebabake cacat "Mura" (Awan) cacat (Awan).

Tampilan Watesan Rotasi:

Rampung ≤320x480:

Biasane nggabungake RAM lengkap, umume ndhukung 90 ° Gambar Rotasi (mbisakake tata letak lan optimalisasi daya fleksibel).

Résolusi> 320x480:

 Amarga ora utawa winates RAM internal, 90 rotasi umume ora didhukung. Dhukungan Model khusus kudu dikonfirmasi karo FAE!

Fungsi Gambar Mirroring: Umume nampilake ndhukung mirroring gambar vertikal / horisontal liwat hardware (jumppers) utawa printah software. Cara implementasine lan kompatibilitas model kudu dikonfirmasi karo FAE!
